一、JY-GB電壓繼電器應用范圍
JY-GB電壓繼電器用于電動機、發電機、變壓器和輸電線的繼電保護裝置中作為過電壓保護、欠電壓保護或低壓閉鎖啟動元件。
二、JY-GB電壓繼電器型號分類及含義
三、JY-GB電壓繼電器產品特點
JY-GB靜態電壓繼電器用于電動機、發電機、變壓器和輸電線的繼電保護裝置中作為過電壓保護、欠電壓 保護或低壓閉鎖啟動元件。 JY-GB電壓繼電器為集成電路靜態型繼電器; 采用進口集成電路進行運算和比較; 數碼整定,用三位撥碼開關整定電壓值，整定范圍寬， 級差小，整定方便又直觀; 精度高誤差小、無需校驗、 動作速度快、返回系數高、功耗低輔助電源采用開關電源變換, 交直流通用, 工作電壓范圍大,接線簡單， 可以卡在35mm 標準導軌上,安裝方便體積小的特點。

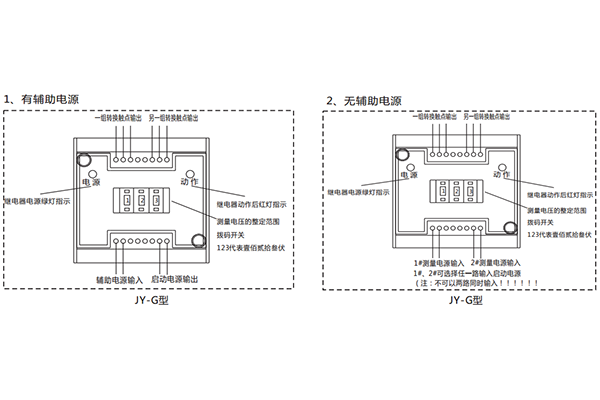

四、JY-GB電壓繼電器使用方法
五、JY-GB電壓繼電器主要技術參數
1、電壓整定范圍: 有輔助電源1～240V或1～440V，無輔助電源15～240V或80～440V；
2、電壓整定級差: 1V；
3、返回系數: 過壓0.90～0.95，欠壓1.02～1.05
4、整定誤差: 電壓整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%
5、功率消耗: 輔助電源≤5VA；測量電源≤1VA。
6、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣 電阻＞300MΩ。
7、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘 無擊穿或閃絡現象。
8、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261、GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。
9、觸點容量: 繼電器觸點在電壓不大于250V，電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中，斷開容量為50W； 在電壓不大于250V，電流不大于1A的交流電路中（功率因數為0.4±0.1），斷開容量為250V。觸點接通容量為DC250VA、AC250VA。
10、觸點壽命: 電壽命105次 ，機械壽命105次。
11、動作時間：≤25ms(過壓1.2倍整定值,欠壓0.8倍整定值)
12、返回時間：≤25ms(過壓0.8倍整定值,欠壓1.2倍整定值)
13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）
14、測量電源: 有輔助電源產品的測量電源 1～240V或1～440V，無輔助電源產品的測量電源15～240V或80～440V。
六、JY-GB電壓繼電器內部接線圖及外引接線圖
