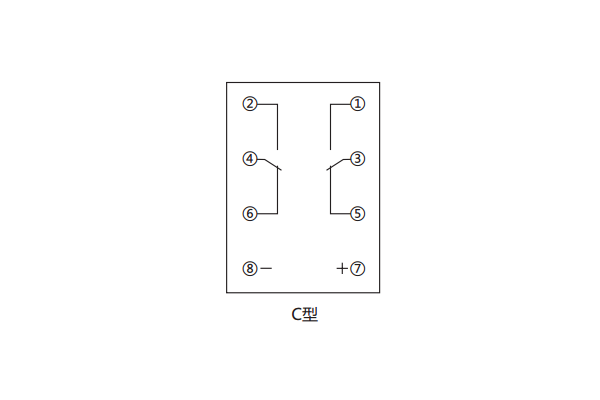

一、JCDY-2/C靜態電壓繼電器內部接線及外引接線圖(背視圖)

二、JCDY-2/C靜態電壓繼電器外形及開孔尺寸

三、JCDY-2/C靜態電壓繼電器應用范圍

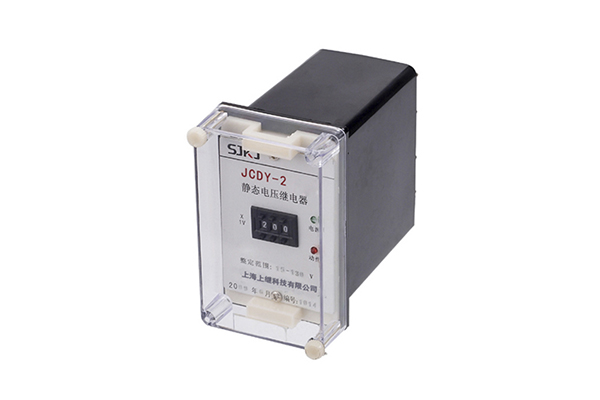

    JCDY-2/C靜態電壓繼電器用于電站或其它的場合的各種直流電源的過電壓、欠電壓檢測或保護，可作為直流屏、鎘鎳電池 屏的配套使用。該繼電器采用集成運放電路，出口采用中間繼電器，具有輸出容量大、穩定可靠、動作靈敏、整定誤差小、返回系數高(過壓)、線性好、無噪聲、采用數字撥碼設置動作值，使用直觀方便等特點，是直流系統中電壓測量元件理想更新?lián)Q代產品。

四、JCDY-2/C靜態電壓繼電器主要技術參數

    ●額定直流電壓：220V、110V、48V。

    ●返回系數：過壓不小于0.97；欠壓不大于1.03。

    ●整定誤差：不大于±2％。

    ●動作時間：在正常條件下，動作時間不大于25ms；

    ●返回時間：在正常條件下，返回時間不大于25ms；

    ●功率消耗：不大于10W。

    ●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出 觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
